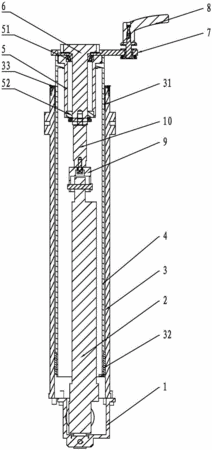

摘要:本實用新型屬于醫療設備輔助裝置,目的是提供一種結構簡單、使用成本低、操作簡便的C型臂升降運動裝置,包括電機支架、推桿電機、支撐筒、升降筒,推桿電機安裝在電機支架上,支撐筒的底部固定在電機支架上,支撐筒內設置升降筒,升降筒的上端和下端與支撐筒之間分別設置第一、第二升降套,第二升降套與升降筒固定連接,升降筒上端內部固定定位套,定位套內上、下端分別安裝第一、第二軸承,旋轉軸通過第一、第二軸承安裝在定位套上,旋轉軸上安裝旋轉盤,推桿電機伸入升降筒內,推桿電機的頂部與旋轉軸固定連接。本實用新型C型臂升降運動裝置結構簡單,能實現C型臂旋轉功能和升降功能,操作簡便,穩定可靠,僅采用一臺推桿電機,使用成本低。
- 專利類型實用新型
- 申請人邦盛醫療裝備(天津)股份有限公司;
- 發明人李振國;
- 地址301726 天津市濱海新區開發區逸仙科學工業園翠鳴道16號D座南區
- 申請號CN201620141942.6
- 申請時間2016年02月25日
- 申請公布號CN205504371U
- 申請公布時間2016年08月24日
- 分類號F16M11/08(2006.01)I;F16M11/18(2006.01)I;F16M11/28(2006.01)I;A61B6/00(2006.01)I;
