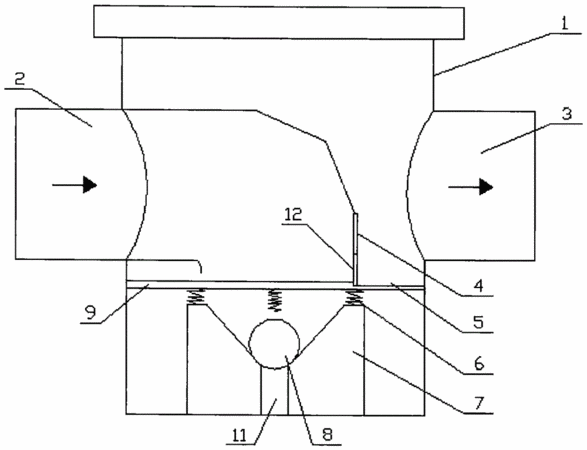

摘要:本實用新型提供了一種雨水棄流裝置,包括棄流箱和分別設置于棄流箱上端兩側的進水管和出水管,所述進水管伸進棄流箱內部靠近出水管一端連接有第一彈性耳邊,所述第一彈性耳邊與設置于擋板一側的第二彈性耳邊接觸,所述擋板兩端固定于棄流箱內壁,所述擋板下端設置有支撐座,所述支撐座上端中部設置為“V”字形,所述支撐座上端較高兩側通過彈簧與擋板底部來接,所述支撐座上端較低一端與排污管相通,且排污管正上端設有浮球,當開始棄流時水量較小且含有雜物,含有雜物的污水從排污管排出;后期水流較大時為干凈水源,水壓壓下擋板,浮球下降堵住排污管,后通過出水管出水,結構簡單且操作方便,使用周期長,便于維修。
- 專利類型實用新型
- 申請人深圳市雨博士雨水利用設備有限公司;
- 發明人戚德軍;
- 地址518000 廣東省深圳市寶安區松崗街道燕川社區燕朝路57號F棟一層
- 申請號CN201520862775.X
- 申請時間2015年11月03日
- 申請公布號CN205444387U
- 申請公布時間2016年08月10日
- 分類號E03F1/00(2006.01)I;E03B3/02(2006.01)I;
