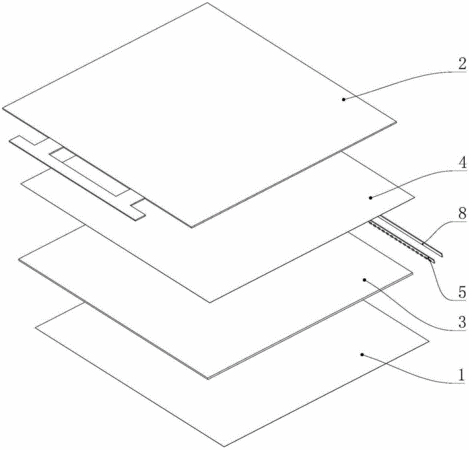

摘要：本實用新型屬于液晶顯示技術領域，具體指組裝簡單，成本較低，且光源利用率高的新型的液晶顯示背光模組，包括反射片、LCD顯示屏、導光板和增光擴散復合膜；導光板側邊貼設有LED燈條；增光擴散復合膜包括兩層上下疊設并且粘合在一起的下增光膜與上增光膜，下增光膜的上表面具有多個向上凸起并且相互之間平行的多個下棱鏡條，下增光膜的上表面具有多個向上凸起并且相互之間平行的多個上棱鏡條，上棱鏡條的長度方向與下棱鏡條的長度方向之間存在夾角，夾角范圍為大于0°而小于360°，復合增光膜還包括用于將光線均勻擴散的上擴散膜和下擴散膜，上擴散膜疊設于所述的上增光膜的上方并與其相粘接；下擴散膜疊設于所述的下增光膜的下方并與其相粘接。
- 專利類型實用新型
- 申請人中新科技集團股份有限公司;
- 發明人曹玉榮;劉華;
- 地址318001 浙江省臺州市椒江區工人西路618-2號
- 申請號CN201521127923.X
- 申請時間2015年12月30日
- 申請公布號CN205374937U
- 申請公布時間2016年07月06日
- 分類號G02F1/13357(2006.01)I;
