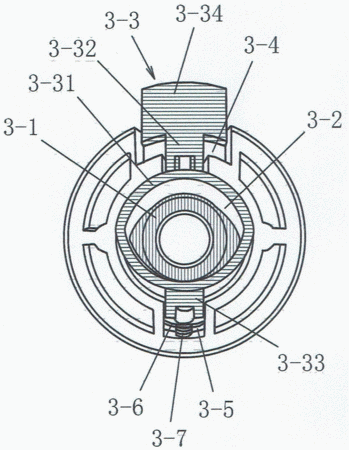

摘要:本實用新型公開了一種新型座椅椅扶手旋轉機構,包括扶手支架、扶手板和推動式旋轉組件,扶手支架連接在扶手板底部中心位置與一側端之間的位置,推動式旋轉組件扶手支架和扶手板之間,所述推動式旋轉組件包括固定在扶手支架頂部轉軸的橢圓形固定件,以及固定在扶手板底部的圓形轉動槽和推動件,圓形轉動槽設有推塊槽和壓簧槽,壓簧槽內安裝有頂片,頂片與壓簧槽側壁之間設有壓簧;所述推動件包括橢圓圈體,橢圓圈體一側連接有推塊,另一側連接壓塊,壓塊一端抵住頂片,橢圓圈體置于圓形轉動槽中,推塊落入推塊槽。本實用新型與現有技術相比的優點是:能夠方便快速地通過旋轉的方式來調節座椅扶手長短,便于成人和兒童獨立操作,不費力,方便實用。
- 專利類型實用新型
- 申請人廣東鴻業家具制造有限公司;
- 發明人王洪杰;
- 地址529000 廣東省江門市鶴山市鶴城鎮新材料產業基地內
- 申請號CN201620016563.4
- 申請時間2016年01月08日
- 申請公布號CN205306467U
- 申請公布時間2016年06月15日
- 分類號A47C7/54(2006.01)I;
