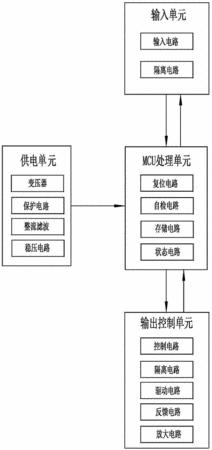

摘要：本實用新型涉及嵌入式控制系統技術領域，具體涉及一種用于口腔治療機的嵌入式控制系統，包括輸入單元、MCU處理單元、輸出控制單元以及供電單元，輸入單元包括輸入電路和隔離電路；MCU處理單元包括設置在主控板上的復位電路、自檢電路、存儲電路和狀態電路；輸出控制單元包括設置在牙椅電機板上的控制電路、隔離電路、驅動電路、反饋電路和放大電路；供電單元包括變壓器、保護電路、整流電路和穩壓電路；本實用新型應用完善的輸入輸出隔離電路設計避免了設備受干擾影響，利用反饋信號完成了對電機的精準控制，利用分時復位技術，減小了各支路和變壓器發熱量，設置了程序自檢功能，方便調試和快速診斷故障，具備椅位自動保護功能。
- 專利類型實用新型
- 申請人山東新華醫療器械股份有限公司;
- 發明人陳振國;李慶海;韓松洋;曲立一;夏維龍;張帥;榮先軍;
- 地址255086 山東省淄博市高新區泰美路7號新華醫療科技園
- 申請號CN201521068794.1
- 申請時間2015年12月18日
- 申請公布號CN205268322U
- 申請公布時間2016年06月01日
- 分類號A61C19/06(2006.01)I;
