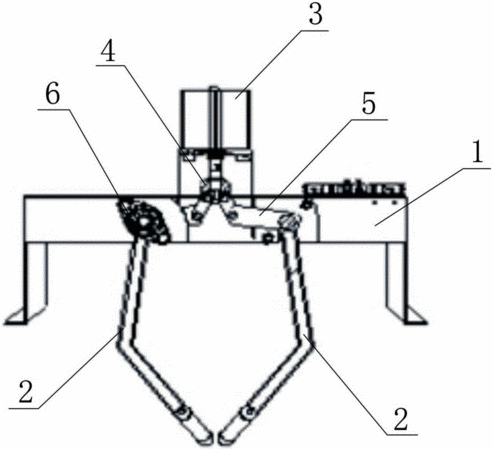

摘要：本實用新型公開了一種用于折疊紙箱上側蓋的單氣缸連動機構，包括架體、折蓋彎管架和氣缸，所述氣缸設置于架體的頂部，所述折蓋彎管架鉸接于架體的底部，氣缸的活塞桿與連桿叉動力連接，連桿叉上動力連接有兩個連桿，兩個連桿相對于氣缸活塞桿的中軸線呈左右對稱布置；每個連桿分別對應一個折蓋彎管架，連桿對應驅動折蓋彎管架運動。本實用新型利用氣動原理和連桿機構，實現單氣缸同時折疊兩上側蓋；該機構采用連桿機構實現同時折疊包裝紙箱上側蓋，結構簡單，高效可靠。
- 專利類型實用新型
- 申請人四川長虹電器股份有限公司;
- 發明人程占江;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201520820613.X
- 申請時間2015年10月21日
- 申請公布號CN205113761U
- 申請公布時間2016年03月30日
- 分類號B65B7/20(2006.01)I;
