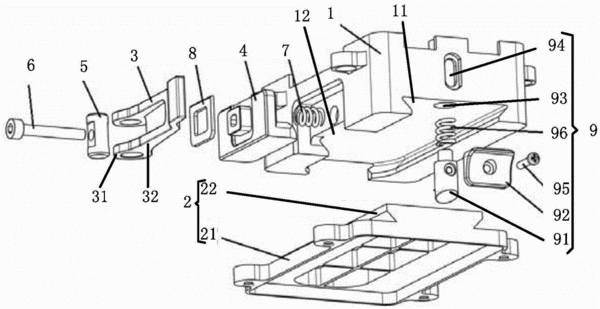

摘要：本實用新型提供了一種連接結構。連接結構包括：第一連接體，包括直線延伸的插槽；第二連接體，包括基體和設置在基體上的配合插槽的凸起；鎖緊扳手，包括樞轉設置的用于驅動凸起頂緊插槽的槽壁的凸輪和連接在凸輪上的桿體；止位部，止位部包括限位槽、止位件和驅動鈕，限位槽設置在凸起上，止位件安裝在第一連接體上，止位件具有配合限位槽第一位置和脫離限位槽的第二位置，驅動鈕與止位件連接以驅動止位件在第一位置與第二位置之間移動。通過桿體驅動凸輪轉動，凸輪轉動驅動凸起頂緊插槽的槽壁，從而解決了現有技術中的采用帶螺紋旋鈕的扳手進行鎖緊而產生的操作時間長、操作空間大問題。
- 專利類型實用新型
- 申請人杭州?？低晹底旨夹g股份有限公司;
- 發明人蔡建州;張國欣;俞強強;
- 地址310051 浙江省杭州市濱江區阡陌路555號
- 申請號CN201520839164.3
- 申請時間2015年10月27日
- 申請公布號CN205087158U
- 申請公布時間2016年03月16日
- 分類號B64D47/08(2006.01)I;
