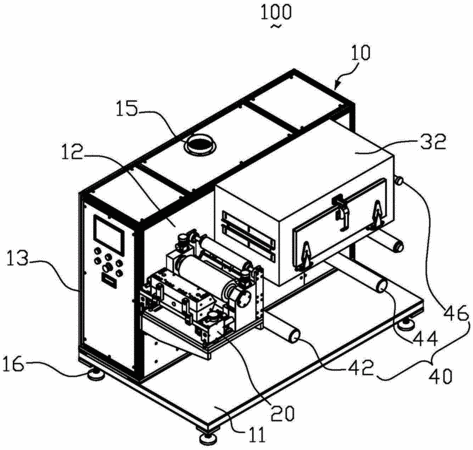

摘要：一種極片涂布裝置包括支架結構、涂布機構、干燥機構及收放卷機構，支架結構包括底板和固定于底板上豎直板；涂布機構包括底座、涂布輥、兩支架、擠壓頭結構、壓輥及第一驅動電機，底座固定于豎直板上，涂布輥通過兩支架架設于底座上方且可軸向轉動，第一驅動電機與涂布輥連接以驅動其軸向轉動，壓輥架設于涂布輥下方且可軸向轉動，擠壓頭結構的擠壓頭滑動連接于底座；干燥機構設于遠離擠壓頭一側的豎直板上，干燥機構包括加熱器和干燥箱，加熱器和干燥箱間設有兩套熱風管路及排風管路；收放卷機構包括放卷輥、磁粉制動器、收卷輥及第二驅動電機，放卷輥設于涂布機構下方，磁粉制動器與放卷輥連接，收卷輥設于干燥箱下方且與第二驅動電機連接。
- 專利類型實用新型
- 申請人深圳市科晶智達科技有限公司;
- 發明人王林;林光證;
- 地址518000 廣東省深圳市龍華新區觀瀾街道南大富社區虎地排118號錦繡大地科技園8棟1層、2屋
- 申請號CN201520688566.8
- 申請時間2015年09月07日
- 申請公布號CN205084957U
- 申請公布時間2016年03月16日
- 分類號B05C9/14(2006.01)I;B05C1/08(2006.01)I;B05C13/02(2006.01)I;B05C11/10(2006.01)I;
