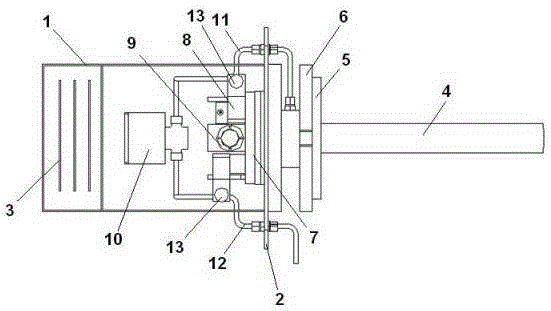

摘要：本實用新型公開了一種單組份變壓器油在線監測裝置，包括內殼、前板、控制主板，還包括油管、油管法蘭、H型法蘭、膜固定盤、氣路連接塊、傳感器、齒輪泵、死油輸入管、死油輸出管，所述油管通過油管法蘭設置在H型法蘭一端，所述H型法蘭另一端固定在前板正面，所述前板背面通孔處設置有膜固定盤，所述膜固定盤另一端與氣路連接塊入口處相連接，所述氣路連接塊出口處與傳感器相連接；所述死油輸入管另一端與齒輪泵輸入端相連接；所述死油輸出管一端與齒輪泵輸出端相連接；所述控制主板設置在內殼內，控制主板與傳感器、齒輪泵相連接。本實用新型實現了油室內外油的循環，解決了死油導致測量不準的問題。
- 專利類型實用新型
- 申請人南京華帥科技有限公司;
- 發明人楊杰;史友龍;王浩;
- 地址210000 江蘇省南京市六合區中山科技園旺鑫路420號博通創業園58幢
- 申請號CN201520714489.9
- 申請時間2015年09月15日
- 申請公布號CN205080128U
- 申請公布時間2016年03月09日
- 分類號G01N33/28(2006.01)I;
