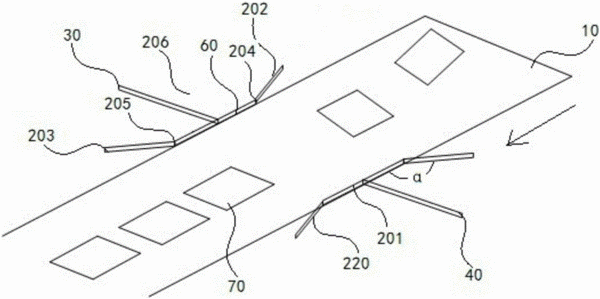

摘要：本實用新型涉及一種PCB板糾位裝置，包括傳送帶、相對設置的第一推板和第二推板、一端與第一推板連接的第一伸縮桿、一端與第二推板連接的第二伸縮桿、驅動第一伸縮桿伸縮的第一驅動裝置、驅動所述第二伸縮桿伸縮的第二驅動裝置，第一推板和第二推板分別設置于傳送帶的兩側、并均設有與傳送帶輸送方向平行設置的頂板。第一驅動裝置先通過驅動第一伸縮桿伸長使第一推板的頂板對偏移位置的PCB板的一側進行推正，并使PCB板的一側進入設定的檢測區域，第一推板復位后，第二驅動裝置驅動第二伸縮桿伸長使第二推板的頂板對PCB板的另一側進行推正，保證PCB板完全進入AOI設備的檢測區域。無需設置專用導軌既可以使用AOI設備對PCB板進行檢測，配置靈活，改造成本低。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人廖明熙;
- 地址510663 廣東省廣州市廣州高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520763188.5
- 申請時間2015年09月25日
- 申請公布號CN205060837U
- 申請公布時間2016年03月02日
- 分類號B65G47/24(2006.01)I;
