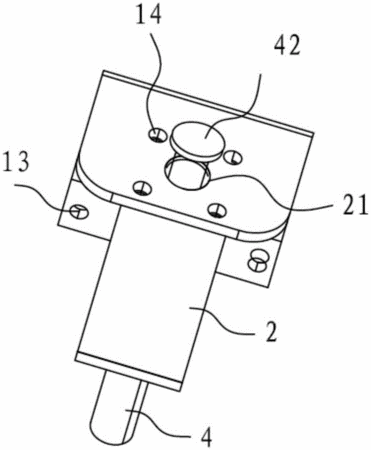

摘要:本實用新型公開了一種3D機芯的彈簧收縮裝置,其包括連接片、容置腔、彈簧和推桿,連接片包括頂片和側片,頂片和側片為一體成型,頂片和側片呈“L”型結構;容置腔連接于頂片上;彈簧位于容置腔內,頂片上設有通孔;推桿伸入所述容置腔內,推桿上設有與彈簧底部相抵接的凸肩,推桿擠壓彈簧后,推桿頂部能夠從通孔處伸出。其有益效果是:本彈簧收縮裝置應用于電動按摩椅的3D機芯時,當外部電機驅動推桿做上下運動的時候,推桿會帶動整個容置腔運動,由于容置腔內設有彈簧,所以當電機推動整個彈簧收縮裝置運動的時候,由于彈簧的彈力緩沖,運動速度會變得更緩慢一些,從而可以讓整個3D機芯運動的更加平衡,減少使用者使用時的生硬感覺,可以有效提高用戶體驗。
- 專利類型實用新型
- 申請人蘇州春天印象健身器材有限公司;
- 發明人趙欣;
- 地址215000 江蘇省蘇州市相城區太平工業園金瑞路
- 申請號CN201520774525.0
- 申請時間2015年10月08日
- 申請公布號CN205019381U
- 申請公布時間2016年02月10日
- 分類號A61H15/00(2006.01)I;A61H7/00(2006.01)I;
