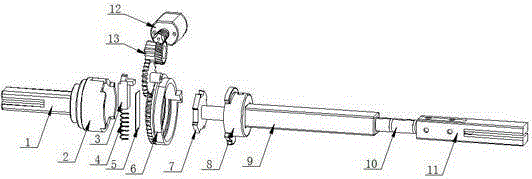

摘要:本實用新型公開了一種電子門鎖離合器組件,滑塊組件包括滑塊導向座、安裝在滑塊導向座內的滑塊和設置在滑塊導向座內的彈性裝置,滑塊導向座的側面開設一個滑塊出口,彈性裝置處于壓縮狀態,將滑塊從滑塊導向座內部頂出滑塊出口;離合卡槽片設置在滑塊導向座的一端,其外周設置有多個限位槽;轉動離合輪套裝在滑塊導向座的外側周圍,轉動離合輪的內壁至滑塊導向座的圓心距離逐漸減小。本實用新型的電子門鎖離合器組件結構緊湊、設計巧妙,有效地縮小了門鎖體積,使本實用新型的電子門鎖離合器組件的電子門鎖更能適應面積較小的安裝基礎門板;同時,本實用新型的機械結構簡單、降低了制造成本。
- 專利類型實用新型
- 申請人南京東屋電氣有限公司;
- 發明人孫建平;閔浩;
- 地址210038 江蘇省南京市浦口區浦洲路27號
- 申請號CN201520766438.0
- 申請時間2015年09月30日
- 申請公布號CN205012768U
- 申請公布時間2016年02月03日
- 分類號E05B15/00(2006.01)I;E05B49/00(2006.01)I;
