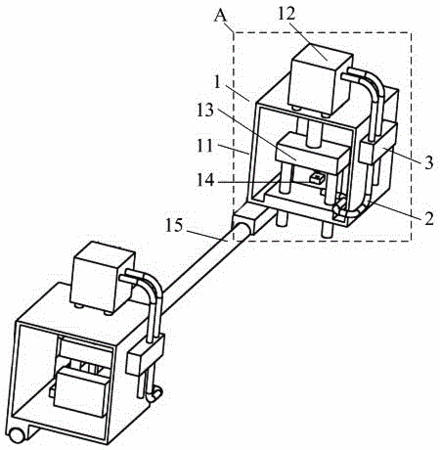

摘要：本實用新型公開了一種自動除屑沖孔裝置，包括沖孔機構和設于所述沖孔機構上的除屑機構。所述沖孔機構包括沖孔座、沖孔氣缸、沖孔上模和沖孔下模。所述沖孔氣缸由沖孔電磁閥控制，所述沖孔電磁閥包括閥體、閥芯和設于閥體上的排氣口。所述排氣口連接有除屑氣管，所述除屑氣管的開口端朝向所述沖孔下模。本實用新型自動除屑沖孔裝置針對支架厚度薄、體積小的特點，通過沖孔氣缸驅動沖孔上模，配合沖孔下模進行沖孔，結構緊湊，制造成本低，易于推廣。所述沖孔下模處設有除屑機構，可以自動將沖孔產生的金屬碎屑清理，防止金屬碎屑堆積影響沖孔機構的正常工作，維護便利。
- 專利類型實用新型
- 申請人佛山電器照明股份有限公司;
- 發明人王偉;王元彪;
- 地址528099 廣東省佛山市禪城區汾江北路64號
- 申請號CN201520506377.4
- 申請時間2015年07月14日
- 申請公布號CN204974939U
- 申請公布時間2016年01月20日
- 分類號B21D28/32(2006.01)I;B08B5/02(2006.01)I;
