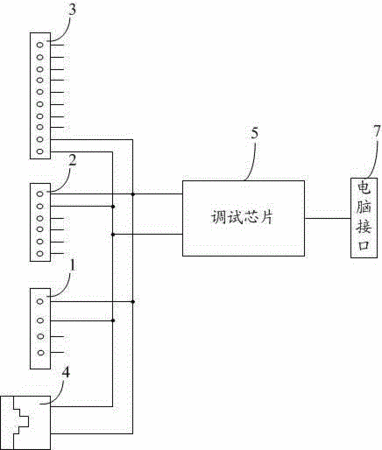

摘要：本實用新型公開了一種用于調試CPU的串口調試板，其包括：可與CPU連接的4PIN插口、6PIN插口、10PIN插口、第一網口，用于調試CPU的調試芯片，以及用于將調試芯片與電腦連接的電腦接口。其中，所述4PIN插口的信號輸入端與所述6PIN插口的信號輸入端、10PIN插口的信號輸入端及調試芯片的信號輸入端連接；所述4PIN插口的信號輸出端與所述6PIN插口的信號輸出端、10PIN插口的信號輸出端及調試芯片的信號輸出端連接；所述第一網口的第八引腳與所述調試芯片的信號輸入端連接，所述第一網口的第七引腳與所述調試芯片的信號輸出端連接；所述電腦接口與所述調試芯片連接，且所述電腦接口可與所述電腦連接。
- 專利類型實用新型
- 申請人深圳市西迪特科技有限公司;
- 發明人楊順;鄭斌彬;鄧俊琪;
- 地址518000 廣東省深圳市南山區桃源街道留仙大道1213號眾冠紅花嶺工業南區2區4棟6樓西
- 申請號CN201520658169.6
- 申請時間2015年08月28日
- 申請公布號CN204965409U
- 申請公布時間2016年01月13日
- 分類號G06F11/22(2006.01)I;
