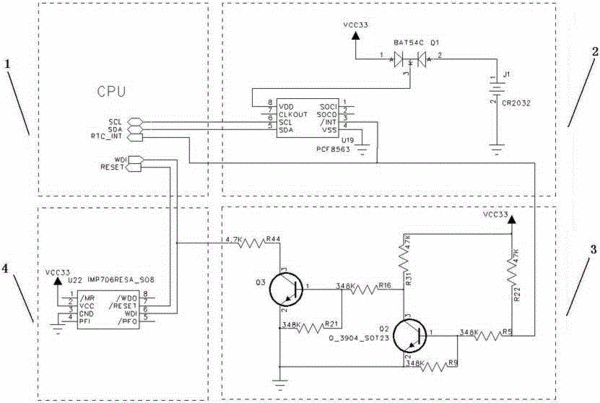

摘要：CPU系統深度休眠模式下的故障自恢復裝置，主要包括相互連接配合的CPU、實時時鐘模塊、信號觸發模塊、看門狗模塊;其中，CPU同時連接看門狗模塊和實時時鐘模塊，CPU在喚醒狀態下開啟看門狗功能并正常喂狗，也對實時時鐘模塊進行控制。為了最大限度降低功耗，CPU在完成相應工作后關閉看門狗功能，控制實時時鐘模塊進入定時狀態,而后CPU進入深度休眠模式；實時時鐘模塊根據CPU的控制指令進入相應的定時工作狀態，且在設定的定時時間到來時輸出低電平的喚醒中斷信號給CPU1用以喚醒CPU，同時也將該喚醒中斷信號輸出給信號觸發模塊；信號觸發模塊將該喚醒中斷信號經過緩沖隔離后傳送給看門狗模塊用以開啟看門狗功能；看門狗模塊接收到信號觸發模塊輸出的看門狗功能開啟信號后將看門狗功能開啟;若此時CPU存在故障，即CPU未喚醒或喚醒后不能正常工作，則CPU沒有正常喂狗，此時功能已經被開啟的看門狗將在規定時間內產生復位信號對CPU進行復位，從而完成故障的自行恢復。
- 專利類型實用新型
- 申請人廈門四信通信科技有限公司;
- 發明人陳淑武;鄒峰;鐘冰強;
- 地址361009 福建省廈門市軟件園觀日路44號301單元J2區
- 申請號CN201520451888.0
- 申請時間2015年06月29日
- 申請公布號CN204926065U
- 申請公布時間2015年12月30日
- 分類號G06F11/07(2006.01)I;
