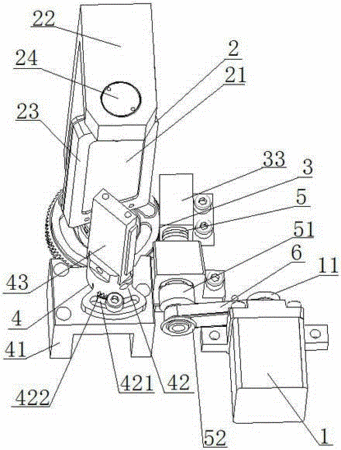

摘要：本實用新型公開了一種擺掃型光譜儀的轉鏡組件，它包括轉鏡電機、轉鏡機構、蝸輪蝸桿機構及反射機構；轉鏡電機通過蝸輪蝸桿機構連接轉鏡機構；轉鏡機構包括掃描轉鏡，反射機構包括反射鏡，掃描轉鏡的轉動軸與反射鏡平行；所述反射鏡的鏡面與擺掃型光譜儀的鏡頭平面呈45度角；本實用新型的有益效果是：結構簡單，便于加工，且各部件之間的連接與固定均為金屬材料完成，具有很好的抗沖擊力，延長了轉鏡組件的使用壽命，節省了人力物力，且掃描轉鏡圍繞轉動軸可以360度旋轉，這樣最大程度的增加了擺掃型光譜儀的視場，有利于擺掃型光譜儀對拍攝對象的捕捉。
- 專利類型實用新型
- 申請人四川雙利合譜科技有限公司;
- 發明人陳興海;曹佳寶;劉業林;
- 地址610199 四川省成都市經濟技術開發區（龍泉驛區）星光中路18號
- 申請號CN201520689236.0
- 申請時間2015年09月08日
- 申請公布號CN204903005U
- 申請公布時間2015年12月23日
- 分類號G01J3/02(2006.01)I;
