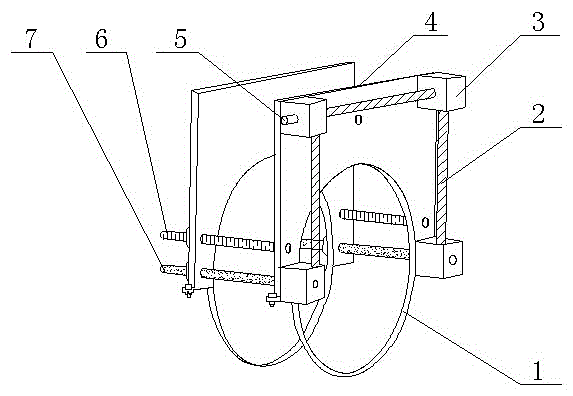

摘要：本實用新型公開了一種管道連接器，包括2個弧形固定片、3個轉動軸、4個齒輪箱、2個固定擋板、3個定位導向軸和2個螺旋鎖緊軸；所述固定擋板的下部設置為內凹的半圓弧狀，固定擋板的下部安裝有弧形固定片，其中一個固定擋板的外側四角上各安裝有一個齒輪箱，除底部外的兩兩齒輪箱之間均安裝有轉動軸，且齒輪箱的外部設置有用于控制轉動軸轉動的轉動點；所述固定擋板之間通過定位導向軸和螺旋鎖緊軸實現連接，螺旋鎖緊軸的一端與固定擋板下部的齒輪箱連接；本實用新型能牢固地鎖緊管道兩端，一端點加力，兩對稱點同步鎖緊，沿著三根定位導向軸運行，快速平穩地使管道承插到位完全吻合，快速完成管道安裝，安裝質量高，管道連接實現零滲漏。
- 專利類型實用新型
- 申請人江西匯豐管業有限公司;
- 發明人胡正根;
- 地址338000 江西省新余市渝水區下村工業基地
- 申請號CN201520596093.9
- 申請時間2015年08月10日
- 申請公布號CN204852701U
- 申請公布時間2015年12月09日
- 分類號F16L25/10(2006.01)I;
