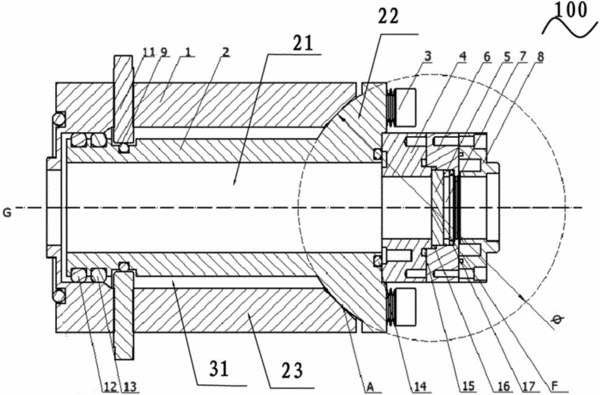

摘要：本實用新型適用于激光器制造領域，提供一種CO2激光器的非平面鏡調節裝置，包括調節座和調節架，所述調節架上設有帶有第一通孔的弧形部，第一通孔貫穿整個調節架；所述調節座上設有第二通孔，所述弧形部適配的收容于所述第二通孔內；所述弧形部與所述調節座的接觸點構成一個球形結構；所述調節架上還設有與所述第一通孔同軸的鏡片座，所述鏡片座內安裝有鏡片，所述鏡片靠近所述弧形部一側表面的中心與所述球形結構的球心重合。本實用新型實施例采用激光軸線內定位，并利用球面結構定位激光的表面中心，使得激光靠近弧形部一側的表面中心在調節過程中始終位于激光光軸上，調節螺釘實現加工誤差的校正與固定；從而實現了激光功率的穩定。
- 專利類型實用新型
- 申請人大族激光科技產業集團股份有限公司;
- 發明人王占鋒;劉昌軍;周桂兵;陳根余;陳燚;高云峰;
- 地址518000 廣東省深圳市南山區深南大道9988號
- 申請號CN201520367287.1
- 申請時間2015年06月01日
- 申請公布號CN204793604U
- 申請公布時間2015年11月18日
- 分類號H01S3/08(2006.01)I;
