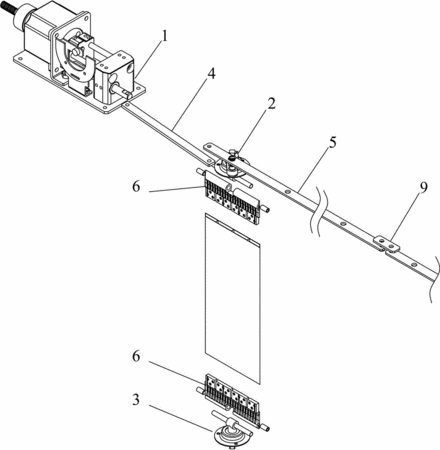

摘要：本實用新型公開了一種道閘的廣告頁片旋轉驅動裝置，包括：驅動組件、主連桿、頁片聯桿、搖桿組件以及轉軸組件，驅動組件驅動搖桿組件帶動廣告頁片圍繞其軸心旋轉；所述驅動組件包括基座、固定在基座上兩側的步進電機和定位塊、及設于步進電機和定位塊之間的滑塊，所述步進電機上設有將旋轉動力轉變為直線動力的絲桿，所述絲桿的輸出端插固在滑塊的一側，所述滑塊的另一側插固有主推桿，所述主推桿穿過定位塊并與主聯桿的一端相連接，步進電機通過絲桿驅動滑塊帶動主推桿做往復運動。驅動組件采用步進電機驅動主推桿帶動相關聯動件，結構緊湊，機械傳動穩定性好，在保證安全平穩運行的同時拓展廣告展示功能。
- 專利類型實用新型
- 申請人深圳市九鼎智能技術有限公司;
- 發明人葉平;
- 地址518000 廣東省深圳市坂田發達路物資工業園8號九鼎安防科技大廈
- 申請號CN201520313746.8
- 申請時間2015年05月15日
- 申請公布號CN204791847U
- 申請公布時間2015年11月18日
- 分類號G09F11/10(2006.01)I;G09F23/00(2006.01)I;E01F13/04(2006.01)I;
