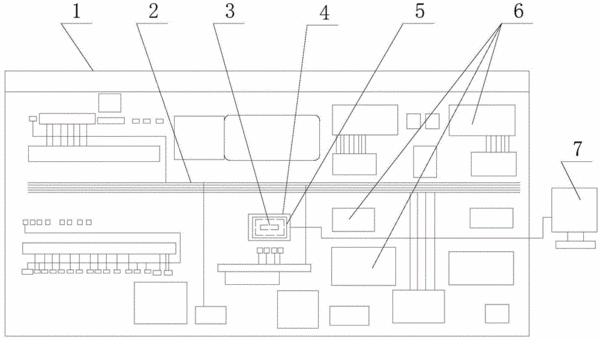

摘要:本實用新型適用于電子教學領域,提供了一種CAN-BUS汽車示教板,該汽車示教板包括:示教板主體以及固定于所述示教板主體上的汽車線路板;汽車線路板上設有一診斷座、一處理單元以及多個可插接汽車配件的配件檢測接口,檢測座上插接一檢測汽車配件性能的診斷儀,診斷儀的殼體表面具有一顯示單元,顯示單元通過數據線與汽車線路板的顯示控制接口連接,診斷儀的殼體一側具有一通訊接口,通訊接口通過線材與PC機連接。本實用新型通過在CAN-BUS汽車示教板的上診斷座上連接一顯示單元,通過顯示單元直觀顯示當前示教板上各ECU通訊信號內容以及數據動態及流向,能夠極大方便教學,提高教學效果,保證教學質量。
- 專利類型實用新型
- 申請人深圳國泰安教育技術股份有限公司;
- 發明人鮑清巖;高智強;姚偉杰;
- 地址518000 廣東省深圳市南山區南頭檢查站關口二路智恒產業園30棟3樓
- 申請號CN201520346066.6
- 申請時間2015年05月26日
- 申請公布號CN204731999U
- 申請公布時間2015年10月28日
- 分類號G09B5/02(2006.01)I;G09B25/00(2006.01)I;
