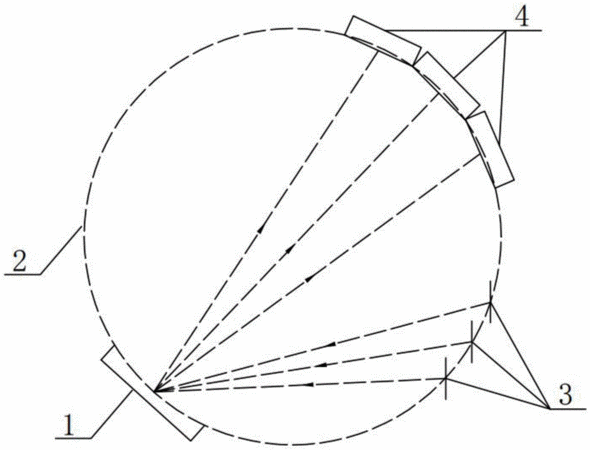

摘要：本實用新型涉及一種光譜儀的分光結構。所述分光結構包括設置在凹面光柵的羅蘭圓的圓周上的凹面光柵、入射狹縫和傳感器。所述入射狹縫具有多個，每個入射狹縫與所述凹面光柵對應形成一個光學入射角，經入射狹縫入射的光線通過所述凹面光柵分光后成像在羅蘭圓上，所述傳感器具有多個，所述多個傳感器能夠采集全譜段的譜線，當所述多個入射狹縫中其中一個通光時，其他入射狹縫封閉。本實用新型在羅蘭圓上設置多個入射狹縫，通過控制各個入射狹縫的通光時間，使得傳感器能夠在各個通光時間段采集到對應譜段的光譜線，實現了凹面光柵和傳感器的分時復用，這就使得在成像譜面只需安置少量的傳感器即可實現全譜段的譜線采集，大大降低了光譜儀的成本。
- 專利類型實用新型
- 申請人無錫創想分析儀器有限公司;
- 發明人廖波;馬建州;袁海軍;顧德安;
- 地址214000 江蘇省無錫市新惠路12號9號樓
- 申請號CN201520421002.8
- 申請時間2015年06月17日
- 申請公布號CN204694348U
- 申請公布時間2015年10月07日
- 分類號G01J3/02(2006.01)I;
