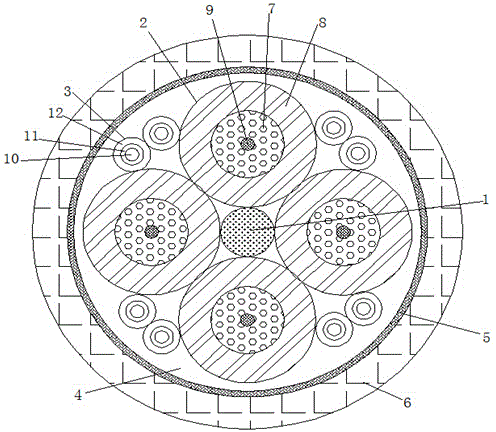

摘要：本實用新型公開了一種拖鏈屏蔽電纜，其特征在于，包括加強芯，動力線芯，信號線芯，填充層，外屏蔽層和護套層，所述的動力線芯為4股，所述的4股動力線芯兩兩相切，圍繞加強芯成纜，所述的動力線芯包括第一導體和包裹第一導體的第一絕緣層，所述的第一導體中心設置有中心填芯；所述的信號線芯兩兩一組成纜，所述的每組信號線芯位于兩個動力線芯之間，所述的信號線芯包括第二導體、包裹第二導體的第二絕緣層和置于第二絕緣層外的內屏蔽層；所述加強芯，動力線芯和信號線芯間設置有填充層；所述的填充層外設置有護套層，所述的填充層與護套層間設置有外屏蔽層。本實用新型的拖鏈屏蔽電纜數據傳輸速度快、耐磨，抗拉，使用壽命長。
- 專利類型實用新型
- 申請人上海名耐特種電纜有限公司;
- 發明人顧懷彪;司國慶;趙莉;
- 地址201404 上海市奉賢區金錢公路339號17幢
- 申請號CN201520273812.3
- 申請時間2015年04月30日
- 申請公布號CN204680415U
- 申請公布時間2015年09月30日
- 分類號H01B7/04(2006.01)I;H01B7/18(2006.01)I;H01B9/00(2006.01)I;H01B9/02(2006.01)I;
