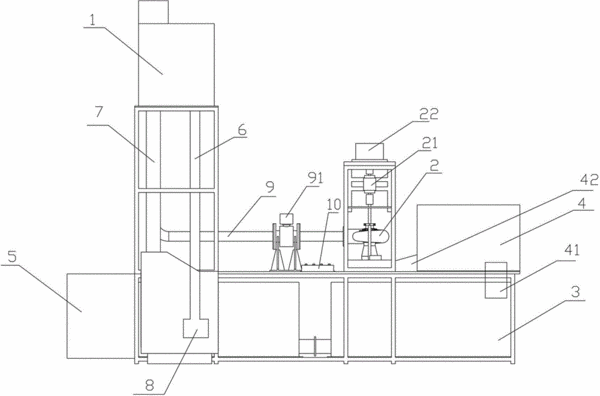

摘要：本實用新型涉及一種水輪機模型效率實驗臺，包括高位水箱、模擬水輪機、集水池、尾水槽和操控臺；尾水槽設置在集水池上方，高位水箱設置在尾水槽上方，操控臺連接集水池；高位水箱和集水池之間連接有上水管和溢流管，尾水槽和集水池之間通過排水管連接；上水管底端與水泵相連；模擬水輪機和高位水箱之間通過引水管連接，引水管上設置有電磁流量計，模擬水輪機連接有導葉電控裝置，模擬水輪機轉軸上端設置有轉矩轉速測量儀和制動裝置，模擬水輪機與尾水槽之間通過尾水管連接。本實用新型采用水輪機模型效率實驗臺，實現了對真實水輪機在幾何相似情況下大幅度地簡化和縮小進行實驗，節約成本，方便實驗。
- 專利類型實用新型
- 申請人湖南惟楚科教實訓室設備有限公司;
- 發明人劉天丁;
- 地址410300 湖南省長沙市瀏陽市方竹路104號
- 申請號CN201520434031.8
- 申請時間2015年06月23日
- 申請公布號CN204666288U
- 申請公布時間2015年09月23日
- 分類號G01L3/26(2006.01)I;
