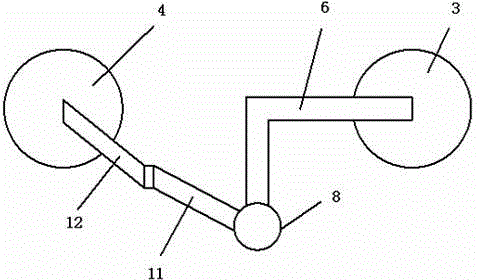

摘要：本實用新型公開了一種改進的版畫拓畫機，包括機架和托輥，所述機架上設置有第一壓輥和第二壓輥，第一壓輥和第二壓輥位于托輥的上方，第一壓輥位于進料端，第一壓輥上連接有調整手柄，第一壓輥的兩端固定有第一連接臂，第一連接臂的另一端軸接有偏心輪，偏心輪的外側套接有外套，外套內設置有彈簧片，彈簧片的頂部設置有橡膠層，彈簧片的高度沿著偏心輪的轉動方向逐漸增大，外套的外側鉸接有第二連接臂，第二連接臂的另一端通過鉸接的第三連接臂連接至第二壓輥的端部，第二壓輥的兩側設置有弧形導槽，第二壓輥的端部滑動設置在弧形導槽內。本實用新型能夠改進現有技術的不足，提高了壓輥壓制過程的壓力施加均勻度。
- 專利類型實用新型
- 申請人河北偉聯教學儀器設備有限公司;
- 發明人于金華;
- 地址072000 河北省保定市涿州市松林店鎮西莊頭村
- 申請號CN201520310157.4
- 申請時間2015年05月14日
- 申請公布號CN204641239U
- 申請公布時間2015年09月16日
- 分類號B44D3/00(2006.01)I;
