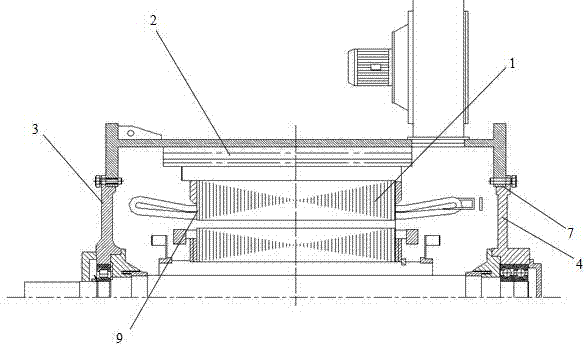

摘要:本實用新型涉及到一種新型的高原型機車用牽引變頻異步電動機,在定子上安裝風管,在定子兩端的出槽口處設有槽口絕緣片,在機座止口處設有頂絲盲孔,端蓋采用絕緣結構,定子繞組對絕緣層外增加一層絕緣膠帶,定子繞組絕緣層端部絕緣部分的玻璃絲纏繞的厚度由0.1mm減少為0.06mm。該新型對絕緣結構進行優化,滿足高原型機車對牽引電機的熱性能要,電機在維修保養時不會因為頂絲螺栓對電機止口接觸面造成二次傷害;加強耐沖擊電壓的要求;防止軸電流的形成;減低制造成本和維護成本;通風散熱效果更好、風阻更小、散熱更好。
- 專利類型實用新型
- 申請人大連日牽電氣科技有限公司;
- 發明人董先亭;姜輝;
- 地址116036 遼寧省大連市甘井子區營城子鎮前牧村
- 申請號CN201520158637.3
- 申請時間2015年03月20日
- 申請公布號CN204578320U
- 申請公布時間2015年08月19日
- 分類號H02K17/02(2006.01)I;H02K3/38(2006.01)I;H02K5/04(2006.01)I;H02K5/16(2006.01)I;H02K1/20(2006.01)I;
