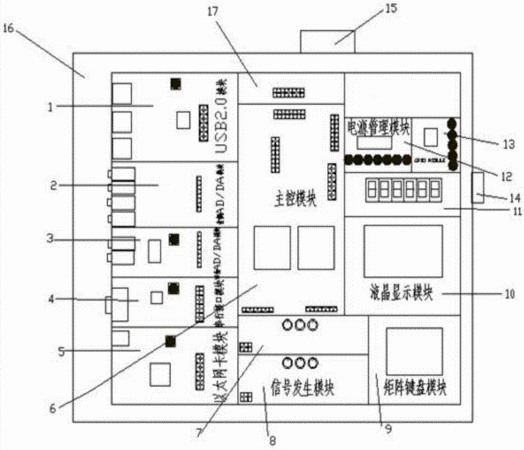

摘要：本實用新型提供了一種用于教學的DSP數字信號處理實驗箱，實驗箱采用模塊化設計，除包括電源部分、主控部分外還包括USB2.0?OTG模塊(1)、以太網卡模塊(5)、串行接口模塊(4)、音頻AD/DA模塊(2)、語音AD/DA模塊(3)，其中，所述的電源部分能夠提供3.3V、2.5V、5V、12V的直流電源輸出，所述主控部分包括主控芯片、復位電路以及DSP下載器，所述的復位電路以及DSP下載器與所述主控芯片連接，所述主控模塊(6)以外插形式與實驗箱主電路板相連；本實用新型一種DSP數字信號處理實驗箱，為學生提供一種DSP應用平臺，使其了解并掌握DSP芯片的基本開發技術，并且所述實驗箱有豐富的外設模塊，可以充分發揮學生的創造性。
- 專利類型實用新型
- 申請人北京百科融創教學儀器設備有限公司;
- 發明人張明伯;
- 地址100195 北京市海淀區四季青路8號2層212室
- 申請號CN201520265108.3
- 申請時間2015年04月28日
- 申請公布號CN204576925U
- 申請公布時間2015年08月19日
- 分類號G09B23/18(2006.01)I;
