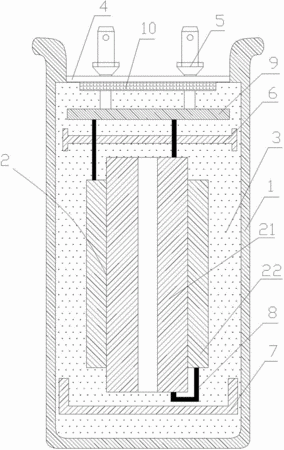

摘要：一種同心軸卷電容器，涉及電容器設計技術領域，包括殼體、置于殼體內部的電容器芯子，灌注在殼體與電容器芯子之間的浸漬劑、設置在殼體上的端蓋和設置在端蓋上的接線端子，電容器芯子包括第一芯子組和第二芯子組，第二芯子組設置為套筒型，第二芯子組套在第一芯子組的外側，第一芯子組的上端設置有一上定位卡件，第一芯子組的下端設置有一下定位卡件，第一芯子組和第二芯子組之間通過導線串聯且連接于頂部的接線端子上。本實用新型的有益效果是：本實用新型結構簡單、設計合理，通過在同一殼體內串聯并且套制方式安裝兩組電容器芯子，減小了殼體耗材的同時，增加了電容器的功率，便于同一維修管理，節省成本。
- 專利類型實用新型
- 申請人安徽航睿電子科技有限公司;
- 發明人袁靜;
- 地址244000 安徽省銅陵市泰山大道北段1688號2號廠房三層（泰祥工業園內）
- 申請號CN201520126049.1
- 申請時間2015年03月04日
- 申請公布號CN204537851U
- 申請公布時間2015年08月05日
- 分類號H01G4/32(2006.01)I;H01G4/224(2006.01)I;
