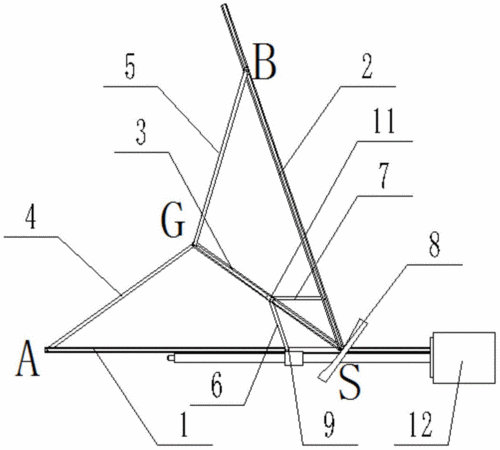

摘要:本實用新型公開一種直線驅動式X射線單色器及X射線熒光光譜儀,其包括入射狹縫,色散裝置和出射狹縫,色散裝置是由兩條軌道和相應的支臂組成等角等距虛擬的羅蘭圓裝置,可實現入射狹縫、彎曲晶體和出射狹縫在運動時始終滿足羅蘭圓條件和布拉格衍射條件,其通過直線驅動控制入射狹縫與彎曲晶體的間距及彎曲晶體與出射狹縫的間距,以實現選擇單色化后的X射線的不同波長,一套單色器可以實現連續波長的X射線的單色化,可廣泛應用于X射線熒光光譜儀。
- 專利類型實用新型
- 申請人深圳市禾苗分析儀器有限公司;
- 發明人范真;
- 地址518000 廣東省深圳市南山區南頭關口二路智恒戰略性新興產業園(原安樂工業區綜合樓)27棟2樓B
- 申請號CN201520136737.6
- 申請時間2015年03月10日
- 申請公布號CN204537711U
- 申請公布時間2015年08月05日
- 分類號G21K1/06(2006.01)I;G01N23/223(2006.01)I;
