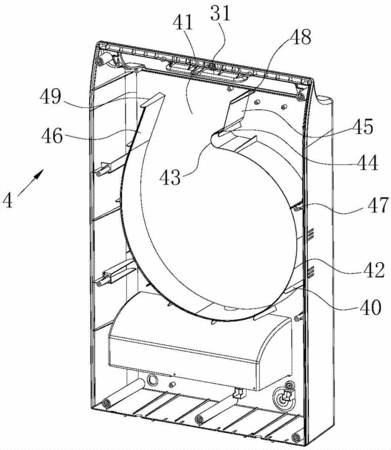

摘要：本實用新型公開一種空氣凈化器風道組件，包括凈化器主體和其排風的一側設置的后殼體，后殼體與凈化器主體之間具有放置風道的空間，風道具有風道出口，后殼體上對應風道出口設置有排風口；風道包括套設在風扇外部的具有開口的環形的擋風部，擋風部的一端朝向背離擋風部中心的一側彎曲設置第一弧形部，第一弧形部遠離擋風部的一端朝向背離第一弧形部中心的一側彎曲設置第二弧形部，第二弧形部遠離第一弧形部的一端朝向排風口延伸設置有第一排風板，擋風部的另一端朝向排風口延伸設置有第二排風板，第一排風板與第二排風板之間形成風道出口，第一排風板與第二排風板平行。本實用新型的空氣凈化器風道組件具有結構簡單，排風量大，噪音小的優點。
- 專利類型實用新型
- 申請人廣州澳蘭斯水處理設備有限公司;
- 發明人彭偉;趙明;
- 地址511495 廣東省廣州市番禺區鐘村街高沙工業區C5棟5樓
- 申請號CN201520058208.9
- 申請時間2015年01月27日
- 申請公布號CN204460612U
- 申請公布時間2015年07月08日
- 分類號F24F13/00(2006.01)I;
