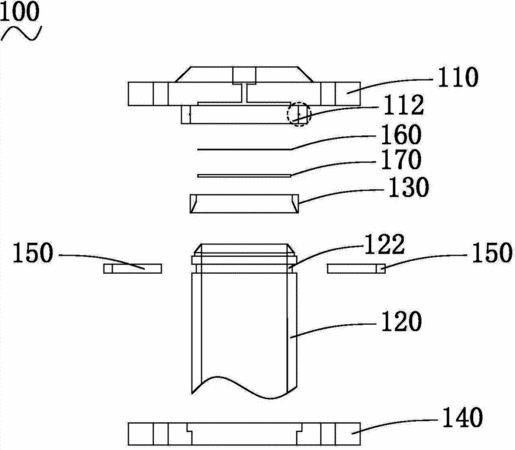

摘要：本實用新型公開了一種制備型色譜柱的密封結構及制備型色譜柱，包括制備型色譜柱的端蓋、制備型色譜柱的柱管與端蓋相對的一端、密封圈以及法蘭，柱管與端蓋相對一端的端面的邊緣為環形斜面，端蓋與柱管端面相對的一端設置有階梯凹槽，密封圈位于端蓋與柱管之間，且密封圈的一端內壁為環形斜面，柱管的外表面設置有用于定位法蘭的第一環形凹槽。上述制備型色譜柱的密封結構將密封圈設置在端蓋與柱管之間，而且密封圈的環形斜面與柱管端面的環形斜面相對應，即二者為斜面內嵌式密封，大大提高了二者之間的密封性。同時，采用法蘭將端蓋與柱管連接在一起，提高了端蓋與柱管之間的密封性。
- 專利類型實用新型
- 申請人蘇州賽分科技有限公司;
- 發明人丁忠;王吉;
- 地址215123 江蘇省蘇州市工業園區星湖街218號生物納米科技園C11幢401室
- 申請號CN201520016733.4
- 申請時間2015年01月09日
- 申請公布號CN204428895U
- 申請公布時間2015年07月01日
- 分類號B01D15/22(2006.01)I;
