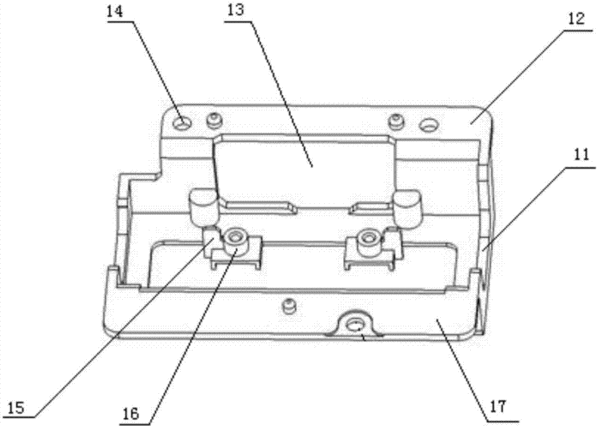

摘要：本實用新型公開一種電視機外置wifi模塊安裝機構，包括支架本體，支架本體包括凹腔，凹腔包括第一側壁和第二側壁，第一側壁上開設有方形孔，在第一側壁上端設有第一延伸部，第一延伸部上設有安裝孔和定位銷，在第二側壁上端設有第二延伸部，第二延伸部上設有安裝孔和定位銷，凹腔的內表面上設有兩個螺釘柱，兩個螺釘柱對應wifi模塊的安裝孔設置，且兩個螺釘柱的位置靠近方形孔，兩個螺釘柱上分別設有限位筋，在凹腔的外表面從第一側壁至第二側壁的方向上依次設有下臺階面和上臺階面，下臺階面上設有至少一個螺釘孔。本實用新型的有益效果為：采用一個支架本體組成，結構簡單，零件數量少，成本低，裝配非常簡單。
- 專利類型實用新型
- 申請人四川長虹電器股份有限公司;
- 發明人王德飛;劉興國;蔣川新;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201520015706.5
- 申請時間2015年01月09日
- 申請公布號CN204408556U
- 申請公布時間2015年06月17日
- 分類號H04N21/41(2011.01)I;
