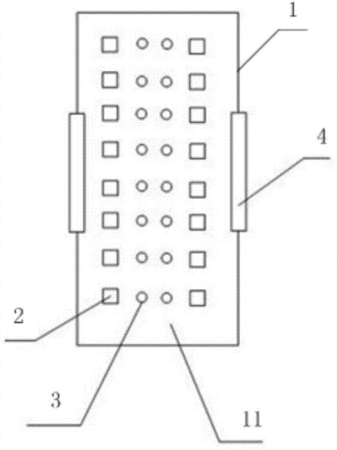

摘要：本實用新型提供一種多功能交換機，包括箱體以及設置在箱體中上面板上的網口與指示燈，網口與指示燈的數量相同，在箱體的左右兩側還各設置有一個理線裝置；在箱體中還設有報文處理部分，由電路板以及固化在電路板上的模塊組構成，模塊組包括CPU管理模塊、FPGA功能模塊、交換模塊、報文存儲模塊和PHY模塊；在箱體中還設有穩壓電路部分，包括輸入濾波電路、穩壓電路、射極跟隨器電路及輸出濾波電路。本實用新型易于觀察故障網口，能迅速準確地判斷出故障網口，可從源頭存儲報文，有助于在分析問題時逐級查找報文傳輸中出現的相關異常情況，并且還可以為各功能模塊提供穩定的直流電壓供電。
- 專利類型實用新型
- 申請人北京九洲科瑞科技有限公司;
- 發明人朱康;
- 地址100080 北京市海淀區蘇州街18號長遠天地大廈A2座20層
- 申請號CN201520148664.2
- 申請時間2015年03月16日
- 申請公布號CN204408384U
- 申請公布時間2015年06月17日
- 分類號H04L12/931(2013.01)I;H04L12/04(2006.01)I;
