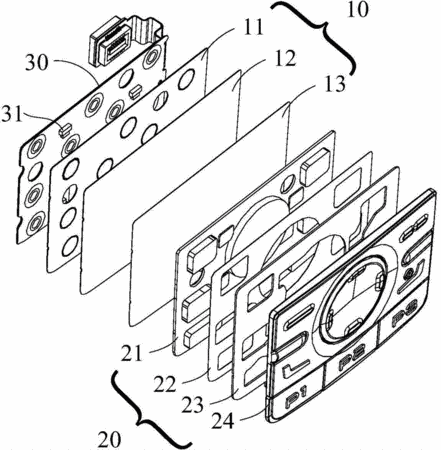

摘要：本實用新型涉及一種鍵盤光顯示結構、按鍵和電子設備。所述鍵盤光顯示結構依次包括窩仔片和按鍵層，所述窩仔片包括基層膜和第一增光膜，所述第一增光膜設于所述基層膜和所述按鍵層之間；所述按鍵層沿遠離所述第一增光膜的方向依次包括硅膠基材層、第二增光膜、按鍵支架和按鍵鍵帽。所述的按鍵包括基板層和光顯示結構。所述的電子設備包括具有上述的鍵盤光顯示結構的按鍵。本實用新型實施例通過在窩仔片的基層膜上設置第一增光膜對光線進行反射，在按鍵層的硅膠基材層和按鍵鍵帽之間設置第二增光膜對光線進行散射，從而可以有效提高鍵盤的透光性和顯示均勻度。
- 專利類型實用新型
- 申請人海能達通信股份有限公司;
- 發明人吳海智;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路海能達大廈
- 申請號CN201420859132.5
- 申請時間2014年12月30日
- 申請公布號CN204407227U
- 申請公布時間2015年06月17日
- 分類號H01H13/83(2006.01)I;
