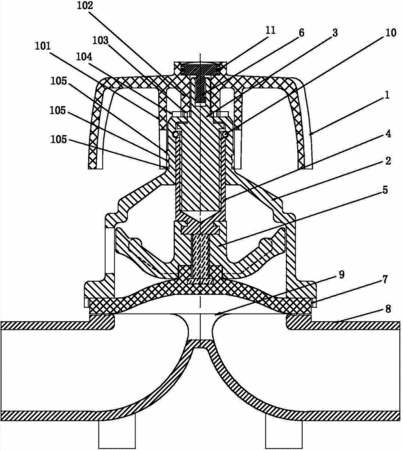

摘要：本實用新型公開一種帶自鎖結構的手動隔膜閥，包括手柄、中座、四方壓桿、傳動套筒、壓頭、膜片與閥座。其中，手柄底面同軸設計有內外兩層連接筒；內層連接筒內孔為異性孔；所述中座上部同軸設置于外層連接筒內；所述四方壓桿下部設置于中座內；四方壓桿上部穿過中座頂面伸入到內層連接筒的內孔中；四方壓桿的下部螺紋套接有傳動套筒，傳動套筒下端連接壓頭；壓頭底端固定膜片；上述膜片正對閥口，且中座、膜片和閥座三者間通過螺釘固定。且手柄與中座間通過自鎖機構實現手柄的自動鎖定；使得閥門關閉后，不會出現工業現場的工人誤操作或震動松開的狀況。本實用新型具有手動閥開關結構簡單，成本低，泄漏率低，關閉閥門后能實現自鎖。
- 專利類型實用新型
- 申請人北京康拓科技有限公司;
- 發明人鄭成;賈紅濤;王春輝;范徐笑;
- 地址100080 北京市海淀區知春路61號
- 申請號CN201420848128.9
- 申請時間2014年12月26日
- 申請公布號CN204403439U
- 申請公布時間2015年06月17日
- 分類號F16K7/14(2006.01)I;F16K31/44(2006.01)I;F16K35/02(2006.01)I;
