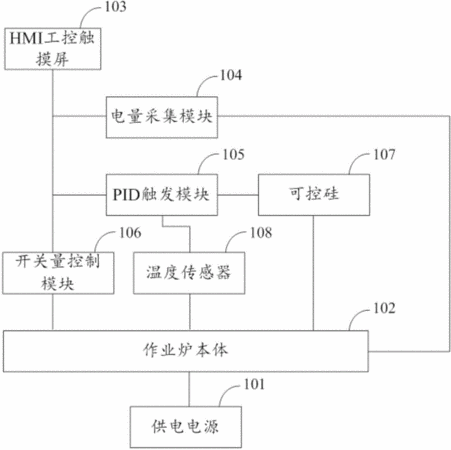

摘要：本實用新型涉及電加熱技術領域，尤其涉及一種溫度控制系統，包括供電電源、作業爐本體、HMI工控觸摸屏、電量采集模塊、PID觸發模塊、開關量控制模塊、可控硅和溫度傳感器；所述HMI工控觸摸屏分別與所述電量采集模塊、所述PID觸發模塊、所述開關量控制模塊相連；所述作業爐本體分別與所述供電電源、所述電量采集模塊、所述開關量控制模塊、所述可控硅和所述溫度傳感器相連；所述PID觸發模塊還分別與所述可控硅和所述溫度傳感器相連。本實用新型通過HMI工控觸摸屏的觸摸屏界面能夠查看和設置各模塊的相關參數值，使得操作過程簡單方便。
- 專利類型實用新型
- 申請人武漢輝達工控技術有限公司;
- 發明人馮模開;萬仁勇;
- 地址430035 湖北省武漢市硚口區古田二路南泥灣大道37號匯豐企業總部1號樓A座601號
- 申請號CN201520074660.4
- 申請時間2015年02月02日
- 申請公布號CN204390068U
- 申請公布時間2015年06月10日
- 分類號G05D23/19(2006.01)I;
