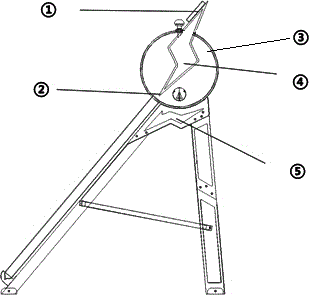

摘要:一種光電光熱有機結合的太陽能熱水器,包括集熱水箱、熱水器支架和太陽能真空集熱管,在集熱水箱的上方設有光伏電池板,在集熱水箱的兩端固定有光伏電池板的安裝支架,所述光伏電池板的兩端與安裝支架連接,在安裝支架上裝有夜晚亮化的發光板。在集熱水箱兩端的封頭上設有與安裝支架配合的安裝凹槽,安裝支架通過螺栓安裝在上述安裝凹槽內。所述安裝支架為閃電造型的板狀結構,所述發光板貼附在安裝支架的外側面。光伏電池板與集熱水箱結合在一起,并通過閃電造型的安裝支架與桶托,形成統一的整體造型。光伏電池板發電提供穩定的直流電源的同時為發光板供電,實現夜晚的亮化。
- 專利類型實用新型
- 申請人北京四季沐歌太陽能技術集團有限公司;
- 發明人黃圓;王帥;張江;曹同對;
- 地址222000 江蘇省連云港市海州區瀛洲南路199號
- 申請號CN201420834304.3
- 申請時間2014年12月25日
- 申請公布號CN204388379U
- 申請公布時間2015年06月10日
- 分類號F24J2/00(2014.01)I;F24J2/52(2006.01)I;
