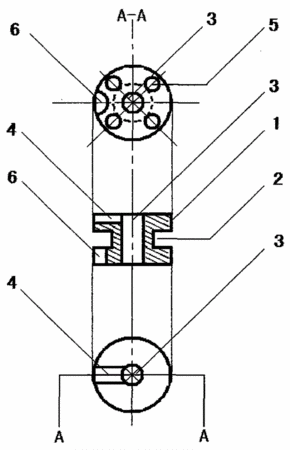

摘要：本實用新型屬于分析測試儀器技術領域，涉及一種氣相色譜儀電子捕獲檢測器分配板結構設計。一種氣相色譜儀電子捕獲檢測器分配板，能使樣品氣不與陽極接觸，從而保證該檢測器的陽極不被污染，保證了該檢測器的靈敏度與穩定性及使用壽命，避免了因污染而造成的很繁瑣的清洗，且結構簡單、易于制造、安裝方便。采用金屬材料結構，為中間帶腰的工字形圓柱體，上圓形端面的圓心處有安裝陽極的通孔；下圓形端面圍繞所述通孔周圍，均分有與工字腰相通的四個出廢氣的小孔，在一對小孔的中間，靠工字形圓柱體的下邊沿，有一個定位的半圓槽；上圓形端面上，在與所述半圓槽同一方向，有一個通陽極吹掃氣的橫槽。
- 專利類型實用新型
- 申請人山東魯南瑞虹化工儀器有限公司;
- 發明人張令甲;
- 地址277500 山東省滕州市恒源南路1866號
- 申請號CN201520081130.2
- 申請時間2015年02月01日
- 申請公布號CN204374160U
- 申請公布時間2015年06月03日
- 分類號G01N30/70(2006.01)I;
