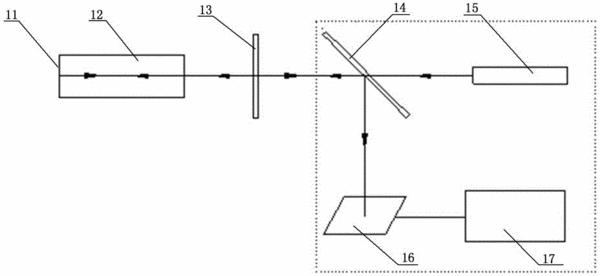

摘要：本實用新型公開了一種激光腔的平行性調整裝置。將分光鏡置于參考He-Ne激光器和全反射鏡之間，在分光鏡的正下方，水平設置一個光電位置敏感器，它的輸出端信號經轉換電路與計算器連接。平行性調整時，參考He-Ne激光器發出的光，經半透膜和全反射鏡兩表面反射至分光鏡正下方的PSD接收器；接收器將兩次反射的光轉為電信號同時傳輸計算器，調整全反射鏡的位置，當光電位置敏感器的各單元輸出的電流相同時，即表明激光腔的半透膜與全反射鏡處于平行狀態。本實用新型提供的調節裝置結構簡單，易于觀測；調節方法具有操作方便，調節技術易掌握和推廣的顯著特點，可有效提高成品固體激光器生產的調試效率，及激光器維修后的調整。
- 專利類型實用新型
- 申請人蘇州科技學院;蘇州億帝電子科技有限公司;蘇州一光儀器有限公司;
- 發明人姚慶香;陳寶華;吳泉英;徐文;侯育煒;
- 地址215009 江蘇省蘇州市蘇州高新區科銳路1號
- 申請號CN201420799146.2
- 申請時間2014年12月17日
- 申請公布號CN204361474U
- 申請公布時間2015年05月27日
- 分類號H01S3/086(2006.01)I;
