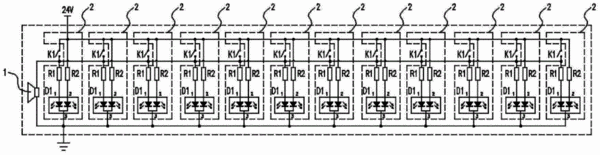

摘要：本實用新型公開了一種動力電池箱鎖止失效報警裝置，包括箱體；箱體內放置有報警電路，箱體的一個面為顯示面，顯示報警指示燈的指示；報警電路包括蜂鳴器和多個報警指示燈單元，報警單元包括共陰極的三色發光二極管D1、電阻R1和R2；三色發光二極管D1的1腳接電阻R1的一端，三色發光二極管D1的2腳接電阻R2的一端，三色發光二極管D1的3腳接地，電阻R2的另一端接車輛24V電源，電阻R1的另一端通過串接開關K1后接車輛24V電源，蜂鳴器的一端接地，另一端接在開關K1和電阻R1之間；多個報警單元并聯，每個動力電池箱對應一個報警單元。根據標號快速判斷鎖止失效的動力電池箱的位置；本實用新型電路結構簡單，易于實現，可靠性高，實用性強。
- 專利類型實用新型
- 申請人中通客車控股股份有限公司;
- 發明人王欽普;趙佳;
- 地址252000 山東省聊城市東昌府區建設路10號
- 申請號CN201420742286.6
- 申請時間2014年11月28日
- 申請公布號CN204340862U
- 申請公布時間2015年05月20日
- 分類號B60Q9/00(2006.01)I;
