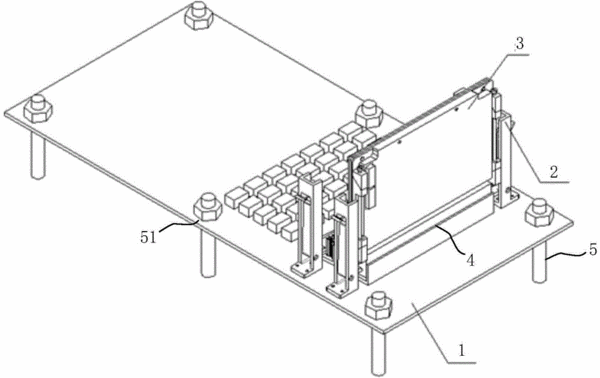

摘要：本實用新型公開了一種信號測試裝置，包括提供電源信號和測試信號的底板，所述底板上設有供測試板插入的卡槽，其中，所述卡槽兩側設有起拔器，所述起拔器包括立柱，所述立柱中間部分鏤空并設有活動扳手，所述活動扳手包括扳手主體，所述扳手主體的一端向內彎折形成扳手底部，所述扳手底部可與測試板的底部相抵接觸，所述扳手主體的另一端向外彎折形成扳手手柄。本實用新型通過在卡槽兩側設置起拔器，利用活動扳手的旋轉帶動測試板脫離卡槽，從而易于插拔測試板，大大提高測試效率，并降低測試成本。此外，本實用新型通過在起拔器的立柱和活動扳手上設置凹槽，提高機械強度并可更好地安插固定測試板。
- 專利類型實用新型
- 申請人上海埃威航空電子有限公司;
- 發明人鄧峰;吳玥;魯貝貝;
- 地址200233 上海市閔行區劍川路468號
- 申請號CN201420827462.6
- 申請時間2014年12月19日
- 申請公布號CN204330822U
- 申請公布時間2015年05月13日
- 分類號G01R1/04(2006.01)I;G01R31/00(2006.01)I;
