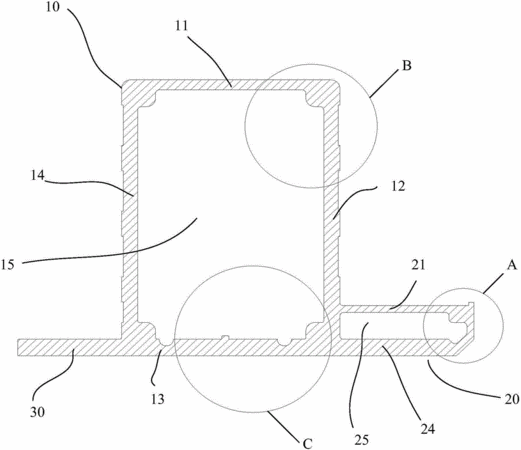

摘要：本實用新型公開了一種橫梁結構，包括橫梁主體、設置于橫梁主體一側的安裝座。所述橫梁主體為中空結構，所述橫梁主體包括依次圍成中空的中空腔的頂壁、第一側壁、底壁、第二側壁。所述第一側壁垂直于所述底壁，所述安裝座與所述第一側壁固定連接且沿橫梁主體的軸向延伸，所述安裝座包括頂板、側板、底板，以及由所述頂板、側板、底板以及所述橫梁主體第一側壁形成的排煙通道。所述頂板和所述底板與所述底壁平行。所述底板開設有與排煙通道相通的排煙孔。本實用新型還公開了一種激光切割機。通過在安裝座上設置排煙孔且排煙通道與容置電機的橫梁主體相隔設置，可以達到提高排煙效率的同時使組裝在橫梁主體內的電機不受煙塵污染的目的。
- 專利類型實用新型
- 申請人武漢三工光電設備制造有限公司;
- 發明人何成鵬;鄒柳;
- 地址430000 湖北省武漢市武漢東湖新技術開發區黃龍山北路4號
- 申請號CN201420677804.0
- 申請時間2014年11月13日
- 申請公布號CN204308411U
- 申請公布時間2015年05月06日
- 分類號B23K26/16(2006.01)I;B23K26/70(2014.01)I;B23K26/38(2014.01)I;
