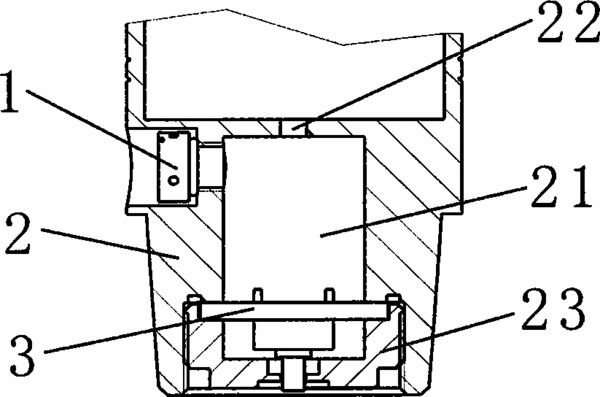

摘要:本實用新型涉及一種表壓傳感器外殼防水透氣結構,由防水透氣閥(1)、傳感器外殼(2)和傳感器電路(3)組成,傳感器外殼(2)設有安裝孔(24)連通內腔(21),防水透氣閥(1)通過安裝孔(24)固定在傳感器外殼(2)上,傳感器電路(3)安裝在內腔(21)里,所述內腔(21)為一個或者多個,多個內腔(21)間通過小過孔(22)連通,所述傳感器外殼(2)安裝完成后滿足密封防水。這樣,所述表壓傳感器外殼內腔(21)與外部大氣環境相通,保持外殼內外壓力平衡,消除因氣壓差導致的測量誤差,同時阻隔污染物、水和其他腐蝕性液體等進入內腔(21)侵害傳感器電路(3)。
- 專利類型實用新型
- 申請人北京必創科技股份有限公司;
- 發明人黃義;張俊輝;蔡右兵;
- 地址100085 北京市海淀區上地七街1號匯眾大廈710室
- 申請號CN201420778418.0
- 申請時間2014年12月12日
- 申請公布號CN204301923U
- 申請公布時間2015年04月29日
- 分類號G01L19/14(2006.01)I;
