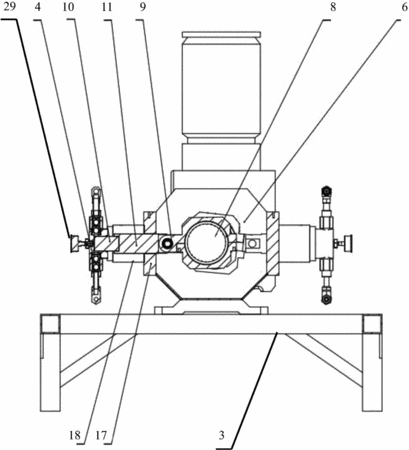

摘要：本實用新型提供了一種多泵頭徑向柱塞泵，包括驅動裝置、傳動桿(8)、若干泵頭(4)、泵體(6)、柱塞(10)、滑塊(11)和連桿(9)；所述的若干泵頭(4)均為內設空腔的三通結構，每個泵頭(4)與泵體(6)之間均設有一柱塞(10)，該柱塞(10)一端與滑塊(11)同軸固定，其另一端穿射于泵頭(4)的空腔內；所述的傳動桿(8)架設于泵體(6)的內腔中，并與柱塞(10)垂直，該傳動桿(8)通過驅動裝置的驅動實現離心轉動。通過連桿的傳動作用帶動滑塊及柱塞沿該柱塞的軸向作往復運動，使得泵頭通過其空腔內容積的增減進行吸液和壓液處理，從而將泵頭內流動的液體與泵體內的傳動桿及驅動裝置相隔離，以避免液體的污染。
- 專利類型實用新型
- 申請人北京創新通恒科技有限公司;
- 發明人崔萬臣;
- 地址100085 北京市海淀區上地七街1號匯眾大廈401室
- 申請號CN201420736869.8
- 申請時間2014年11月28日
- 申請公布號CN204283775U
- 申請公布時間2015年04月22日
- 分類號F04B1/047(2006.01)I;F04B17/03(2006.01)I;F04B53/00(2006.01)I;
