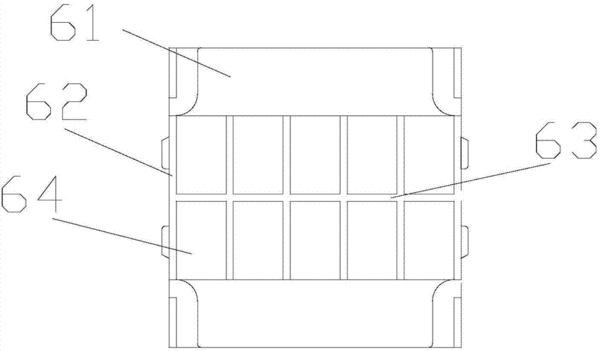

摘要:本實用新型提出了一種智能雙安裝式溫濕度監控儀,包括:顯示屏、調節旋鈕、多個指示燈、控制芯片、殼體和連接件,其中,控制芯片與顯示屏、調節旋鈕和多個指示燈相連,連接件包括底板,底板嵌置于殼體底端以將殼體底端封閉,底板向下設置有多個等長橫向擋板和一個縱向擋板,其中,多個橫向擋板等間距設置,縱向擋板與多個橫向擋板正相交,將多個橫向擋板分割成多個相等大小的柵格,其中,智能雙安裝式溫濕度監控儀通過連接件嵌入機柜面板以固定于機柜上,或者通過連接件卡接于繼電器接線端子的U型導軌上。本實用新型可以安裝于箱體的U型導軌上,也可以安裝于柜體面板上,安裝方式靈活,可以廣泛應用于電氣機柜內的環境溫濕度監測及自動控制。
- 專利類型實用新型
- 申請人唐山東唐電器設備有限公司;
- 發明人樊愛東;
- 地址063000 河北省唐山市開平區東城路東城景苑201樓3單元1701室
- 申請號CN201420830087.0
- 申請時間2014年12月24日
- 申請公布號CN204270186U
- 申請公布時間2015年04月15日
- 分類號G05D27/02(2006.01)I;
