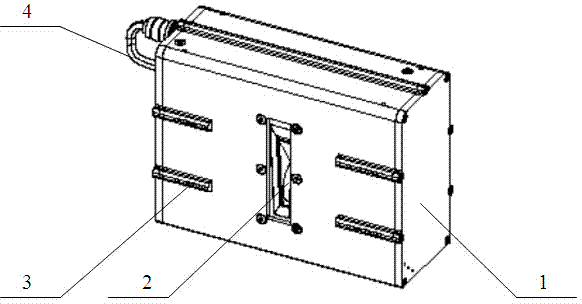

摘要：本實用新型提供一種一體化經濟型X-RAY光源結構，包括X光源主機、光源發射口、信號連接線、內置油泵、固定板、高壓電路板、燈絲線和高壓線圈，所述X光源主機前側有光源發射口，所述信號連接線在X光源主機側端，所述高壓電路板通過固定板固定在X光源主機內，所述高壓電路板一側有內置油泵，所述燈絲線和高壓線圈通過固定支架固定在高壓電路板上，所述燈絲線和高壓線圈在光源發射口后方。一種一體化經濟型X-RAY光源結構，該設備通過對現有X-RAY光源結構進行改進，將油泵改為內置，優化控制盒，改變光源結構設計，從而在不明顯犧牲X光源的性能和散熱效果的情況大幅降低產品體積以及成本。
- 專利類型實用新型
- 申請人偉杰科技（蘇州）有限公司;
- 發明人陳宗明;
- 地址215126 江蘇省蘇州市蘇州工業園區星龍街428號蘇春工業坊27-D
- 申請號CN201420604637.7
- 申請時間2014年10月20日
- 申請公布號CN204259264U
- 申請公布時間2015年04月08日
- 分類號H05G1/02(2006.01)I;
