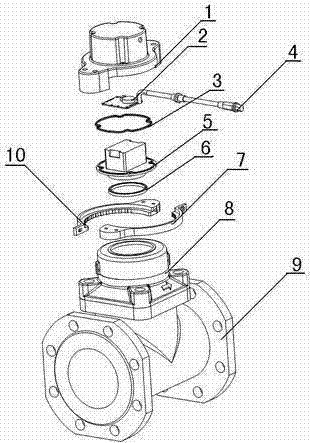

摘要：本實用新型公開了一種大口徑攝像直讀水表結構，含有大口徑水表基表、基表表頭、上殼體、電路板、通訊線管、下殼體、密封墊、環形墊圈、固定件，其特征是：電路板的相應位置設有微型數碼攝像頭；通訊線管置于電路板上；電路板與上殼體采用螺絲固定；上殼體相對應位置設有一通孔，便于通訊線管穿過；下殼體為透明塑料；固定件由固定件1、固定件2組成，兩者通過螺絲連接；上殼體、下殼體經密封墊采用螺絲連接；裝配好的上、下殼體經固定件、環形墊圈與大口徑水表基表連接在一起。方便水表管理部門抄取大水表用量數據。
- 專利類型實用新型
- 申請人新天科技股份有限公司;
- 發明人費戰波;劉勝利;董意德;
- 地址450001 河南省鄭州市高新區國槐街19號
- 申請號CN201420617726.5
- 申請時間2014年10月24日
- 申請公布號CN204255440U
- 申請公布時間2015年04月08日
- 分類號G01F15/18(2006.01)I;H04N5/225(2006.01)I;
