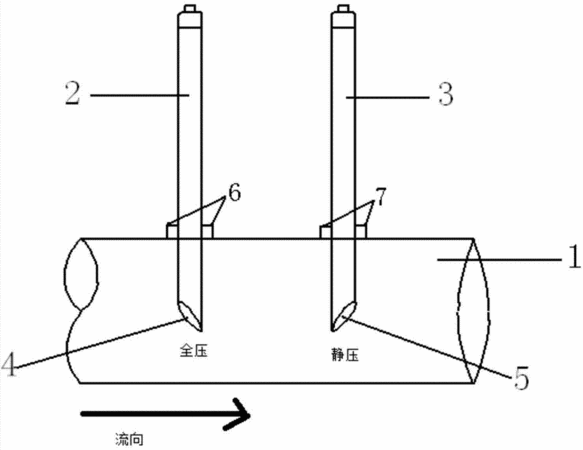

摘要：本實用新型提供的一種氣體流量測量裝置，測量管進口端的管壁上設置全壓取壓管，測量管出口端的管壁上設置靜壓取壓管；當測量管內有氣流流動時，全壓取壓管內的壓力較高稱為全壓，靜壓取壓管內的壓力稱為靜壓；全壓和靜壓之差稱為差壓，差壓的大小與測量管內氣體的流速有關，流速越大，差壓越大；流速越小，差壓越小。本實用新型提供的一種氣體流量測量裝置，測量管、全壓取壓管、靜壓取壓管集成為一體且測量管的兩端開口，則可將需要測量流速的管道與測量管的兩端相連，尤其當被測量管道的管徑較小時，或者運用于小流量，低流速氣體的測量場合時，由于無需在被測量管道上打孔，保證了管道的密閉性，使得安裝簡單易行，且保證了測量的精確性。本實用新型還提供一種包括上述氣體流量測量裝置的氣體流量測量儀。
- 專利類型實用新型
- 申請人北京檢測儀器有限公司;
- 發明人王秀麗;
- 地址100055 北京市西城區廣安門外鴨子橋路39號
- 申請號CN201420620553.2
- 申請時間2014年10月24日
- 申請公布號CN204255414U
- 申請公布時間2015年04月08日
- 分類號G01F1/34(2006.01)I;
