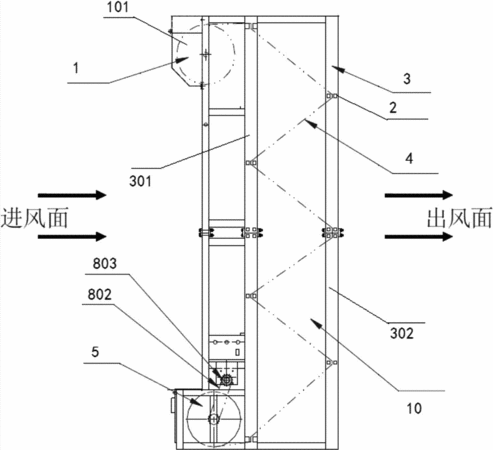

摘要:一種折疊型卷簾式過濾器,其包括新料發送箱、折疊定位件、過濾窗體、濾料和廢料接收箱,新料發送箱和廢料接收箱分別設置在過濾窗體的兩端,用于收納濾料,過濾窗體為框架結構,包括相對設置的進風側框體和出風側框體,折疊定位件設有多個,間隔設置在進風側框體和出風側框體上,濾料由新料發送箱引出,依次通過設置在進風側框體和出風側框體上的折疊定位件,并引入至廢料接收箱,以使位于過濾窗體內的濾料呈折疊狀態。與現有技術相比,本實用新型結構簡單,能快速安裝,且自動更換濾料,帶有故障報警,便于監控,過濾器的通風面積可達平面通風口徑的2倍及以上,增大了濾料的容塵面積,選料與制作方便,設備安裝面積也縮小。
- 專利類型實用新型
- 申請人上海禾益凈化設備制造有限公司;
- 發明人謝建良;
- 地址201615 上海市松江區九亭鎮滄涇路151號3幢
- 申請號CN201420724492.4
- 申請時間2014年11月26日
- 申請公布號CN204246988U
- 申請公布時間2015年04月08日
- 分類號B01D46/18(2006.01)I;B01D46/52(2006.01)I;
