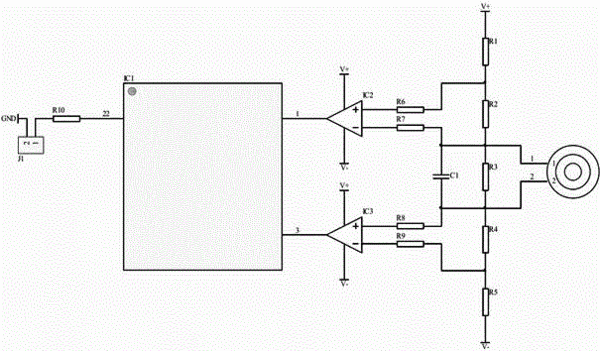

摘要：一種自動開口閃點測定儀閃點檢測電路。能解決傳統檢測電路存在易受環境、靜電等因素干擾，存在誤檢現象，嚴重影響實驗結果的問題。電極供電是通過串聯電阻提供，優選電阻R1、R2、R3、R4、R5串聯；在串聯回路兩端連接電源正負極；電阻R3兩端連接檢測電極；電容C1與電阻R3并聯；電阻R6一端連接于R1、R2之間，另一端與運放IC2連接；R7一端連接于R2、R3之間，另一端與運放IC2連接；R8一端連接于R3、R4之間，另一端與運放IC3連接；R9一端連接于R4、R5之間，另一端與運放IC3連接；運放IC2與單片機IC1相連，運放IC3與單片機IC1相連；電阻R10一端與單片機IC1連接，另一端與輸出端子J1-1相連，輸出端子J1-2與地相連，構成輸出。成本低，操作及使用方便且實用性強。
- 專利類型實用新型
- 申請人大慶市日上儀器制造有限公司;
- 發明人段景峰;蔡立秋;李井軍;韓笑;
- 地址163316 黑龍江省大慶市高新區產業三區禾豐路22號
- 申請號CN201420660994.5
- 申請時間2014年11月07日
- 申請公布號CN204241401U
- 申請公布時間2015年04月01日
- 分類號G01N25/50(2006.01)I;
