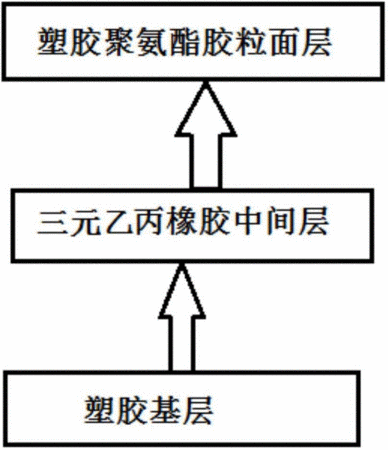

摘要:本實用新型涉及一種新型環保透氣型塑膠跑道,從上至下依次包括塑膠聚氨酯膠粒面層、三元乙丙橡膠中間層、塑膠基層;塑膠基層上表面均勻設有5n個環狀的五臺階凸片,環狀的五臺階凸片的截面積由下至上均勻減少,三元乙丙橡膠中間層的下表面均勻設有5n個環狀的四臺階凹槽,5n個環狀的四臺階凹槽的與環狀的五臺階凸片的上方的四個臺階凸片的形狀尺寸相同、位置對應設置,三元乙丙橡膠中間層與塑膠基層由5n個環狀的五臺階凸片與5n個環狀的四臺階凹槽內置的卡銷配合連接;三元乙丙橡膠中間層的上表面由左至右依次平行設置3n個彈性凸條,3n個彈性凸條的寬度從左至右依次均勻增加,3n個彈性凸條的高度相同,塑膠聚氨酯膠粒面層由左至右依次平行設置3n個通槽,塑膠聚氨酯膠粒面層和三元乙丙橡膠中間層由3n個彈性凸條與3n個通槽內置的卡銷配合連接;n為大于1的整數。
- 專利類型實用新型
- 申請人福建省奧翔體育塑膠有限公司;
- 發明人陳健;鄭小華;
- 地址365114 福建省三明市尤溪經濟開發區城西園
- 申請號CN201420717111.X
- 申請時間2014年11月25日
- 申請公布號CN204238099U
- 申請公布時間2015年04月01日
- 分類號E01C13/06(2006.01)I;
